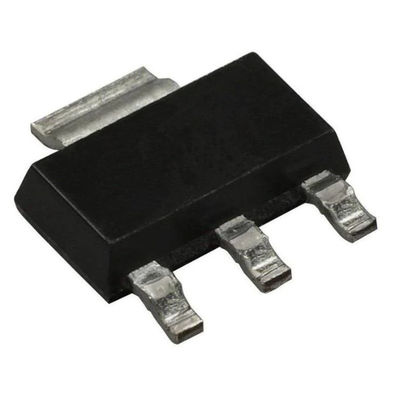

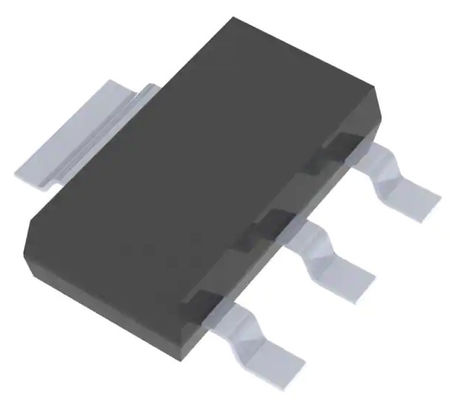

Saída fixa positiva linear 1A SOT-223-3 de IC do regulador de tensão AZ1117EH-3.3TRG1

Saída fixa positiva linear 1A SOT-223-3 de IC do regulador de tensão AZ1117EH-3.3TRG1

Descrição

O AZ1117E é um regulador do três-terminal da baixo-saída com capacidade da corrente de saída 1.0A, e a tensão da saída é especificada em 1.1V típico na carga 1.0A atual que diminui em umas mais baixas correntes da carga. O AZ1117E é aperfeiçoado para a baixa tensão onde a resposta transiente e a tensão de entrada mínima são críticas. Fornece o limite atual e soluções térmicas da proteção da parada programada. Seu circuito inclui uma referência da diferença de faixa aparada para assegurar a precisão da tensão da saída para estar dentro de ±1%. a parada programada térmica da Em-microplaqueta fornece a proteção contra uma combinação de alta temperatura atual e ambiental que crie a temperatura de junção excessiva. O AZ1117E está disponível versões da tensão da fixo-saída 1.2V, 1.5V, 1.8V, 2.5V, 3.3V, e 5.0V e de saída do ajuste na versão da tensão. As versões fixas integram ajustam os resistores. O AZ1117E está disponível no pacote do padrão do setor SOT-223.

Aplicações

• Tevês e monitores do LCD

• Periféricos do PC: Cadernos, cartões-matrizes

• STB

Pin Assignments

Características

• Fornece a versão do ajuste (VREF = 1.25V) e a tensão fixa 1.2V, 1.5V, 1.8V, 2.5V, 3.3V, e 5.0V a precisão ±1% (exceto 1.2V)

• Limite atual: 1.3A (tipo.)

• Tensão da saída: 1.1V (tipo.) @ IOUT = 1A

• Estábulo do regulador com baixo ESR MLCC

• Linha excelente regulamento: 0.001%/V (tipo.) @ IOUT = 30mA

• Regulamento excelente da carga: 0.2%/A @ IOUT = 1A

• Corrente quieta: 3.5mA

• Baixo ruído da saída • PSRR: 70dB

• Proteção de OTSD

• Temperatura de junção da operação: -40°C a +125°C
