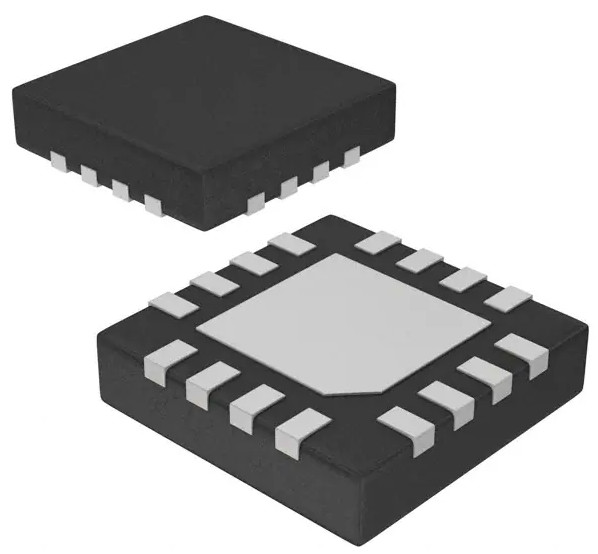

Montagem de superfície integrada PAM8904QJER de Chip Piezo Sounder Driver U-QFN3030-16

Motorista mais sadio Piezo U-QFN3030-16 de PAM8904QJER (tipo montagem de superfície de B)

Descrição

O PAM8904Q é um motorista mais sadio piezo projetado conduzindo um receptor acústico ou orador cerâmico/piezo com 18VPP de uma fonte de alimentação 3V. Um conversor programável do impulso da bomba de carga permite que o PAM8904Q VOUT opere-se no modo 1x, 2x e 3x.

O conversor do impulso opera-se em uma frequência fixa de 1.0MHz e fornece-se uma saída 9V um número mínimo de componentes externos. A tecnologia original da movimentação de PAMs assegura a corrente mínima do inrush, o baixo IEM e a eficiência elevada.

Para assegurar a eficiência e a vida da bateria máximas, o PAM8904Q inclui uma auto característica à espera que ponha o dispositivo no modo de sono quando houver um sinal de entrada não válido. Uma parada programada forçada está igualmente disponível para permitir somente se necessário IC.

Para ajudar a proteger IC e o sistema, o PAM8904Q inclui a parada programada de temperatura excessiva, sobrecarga e procura um caminho mais curto a proteção.

O PAM8904Q está disponível 16 em um pino U-QFN3030-16 (tipo pacote de B).

O PAM8904Q é qualificado AEC-Q100 à categoria 2 e é PPAPs de apoio complacente automotivo.

Características

o  fornece a escala da tensão de 2.3V a 5V

saída do  18VPP de uma fonte 3V

o conversor integrado  do impulso gera a fonte 9V

capacidade larga 20Hz do sinal entrado do  a 300kHz

baixo consumo atual do 

apoio automático do  e controle de alerta

parada programada de temperatura excessiva do  e para procurar um caminho mais curto a proteção

o  disponível na economia do espaço empacota 16 o pino U-QFN3030-16 (tipo pacote de B) com molde verde

 totalmente sem chumbo & inteiramente RoHS complacente

halogênio e antimônio do  livres. Dispositivo “verde”

o  O PAM8904Q é apropriado para as aplicações automotivos que exigem o controle específico da mudança; esta parte é AEC-Q100 qualificou, PPAP capaz, e fabricado em facilidades certificadas de IATF 16949.

Pin Assignments

Aplicações

o  automotivo alarma-se

o  precipita o áudio da placa

 GPS

aviso da aproximação do veículo elétrico do 

dispositivo de segurança automotivo do 

As aplicações típicas circuitam

1 CPM1 eu carrego o modo 1 seleto da bomba

2 CPM2 eu carrego o modo 2 seletos da bomba

O RUÍDO 3 eu sinalizo a entrada

4 NC — Nenhuma conexão

5 CN1 mim terminal negativo do capacitor 1

Terra de 6 terras P

Saída positiva de 7 VO2 O

8 NC — Nenhuma conexão

Saída negativa de 9 VO1 O

10 CN2 mim terminal negativo do capacitor 2

11 CP1 mim terminal positivo do capacitor 1

12 NC — Nenhuma conexão

Saída do impulso de 13 VOUT O

14 CP2 mim terminal positivo do capacitor 2

Fonte de alimentação de 15 VIN P

16 NC — Nenhum conecte

A terra P da ALMOFADA recomendou conectar à terra ou à nenhuma conexão
