Saída 4A de Chip Buck Regulator IC 0.8V 1 do circuito integrado de ISL8014AIRZ-T

Saída 0.8V 1 4A 16-VQFN ajustável do positivo de ISL8014AIRZ-T Buck Switching Regulator IC

O ISL8014A é uma eficiência elevada, o conversor abaixador monolítico, síncrono de DC/DC que pode entregar até a corrente de saída 4A contínua de um 2.8V à fonte da entrada 5.5V. Usa uma arquitetura atual do controle para entregar a operação de ciclo muito baixa do dever na alta frequência com a resposta transiente rápida e a estabilidade excelente do laço.

O ISL8014A integra um par de baixo P-canal da Em-resistência e de MOSFETs internos do N-canal para maximizar a eficiência e minimizar a contagem componente externo. A operação 100% do tempo de utilização permite menos do que a tensão da saída 400mV na corrente de saída 4A. A frequência de comutação alta da modulação da largura do impulso 1MHz (PWM) permite para o uso de componentes externos pequenos e a entrada da SINCRONIZAÇÃO permite CI múltiplos de sincronizar a para fora--fase para reduzir a ondinha e eliminar frequências batidas.

O ISL8014A pode ser configurado para a operação contínua descontínua ou forçada na carga clara. A operação contínua forçada reduz o ruído e a interferência do RF quando o modo descontínuo fornecer a eficiência elevada reduzindo comutando perdas em cargas claras.

A proteção da falha é fornecida pelo modo que interno do soluço a limitação atual durante procuram um caminho mais curto e as condições da sobrecarga, por um comparador da sobretensão da saída e por um circuito de temperatura excessiva do monitor. Um poder-bom monitor de tensão da saída indica quando a saída está no regulamento.

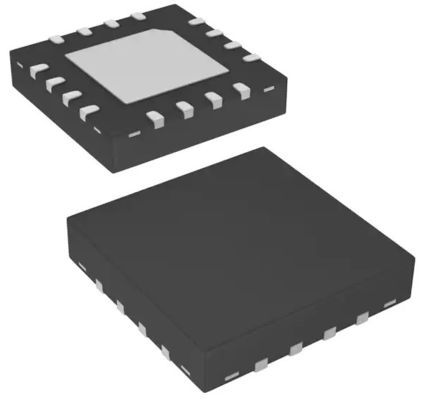

O ISL8014A é oferecido em uma economia 4mmx4mm QFN do espaço, pacote sem chumbo com quadros expostos da ligação da almofada para a baixa resistência térmica.

O ISL8014A oferece a um 1ms o poder-bom temporizador (da PÁGINA) na ligação inicial. Quando a parada programada, ISL8014A descarregar o capacitor da saída. Outras características incluem o macio-início interno, a compensação interna, a proteção da sobrecarga, e a parada programada térmica.

O ISL8014A é oferecido 16 em um pacote do Ld 4mmx4mm QFN com altura máxima de 1mm. O conversor completo ocupa menos do que a área 0.4in2.

Características

• Regulador síncrono do fanfarrão da eficiência elevada com eficiência de até 97%

• Poder-boa saída (da PÁGINA) com um atraso 1ms

• 2.8V à tensão de fonte 5.5V

• temperatura excessiva/carga/linha da precisão da saída de 3%

• corrente de saída 4A

• Pin compatível a ISL8013A

• Partida com saída prebiased

• Macio-início interno - 1ms

• descarga da saída da Macio-parada durante deficiente

• corrente quieta da fonte 35µA no modo de PFM

• Modo forçado selecionável de PWM e modo de PFM

• Sincronização externo até 4MHz

• Menos do que corrente controlada da parada programada da lógica 1µA

• ciclo de dever máximo de 100%

• Compensação atual interna do modo

• O modo da limitação atual máxima e do soluço procura um caminho mais curto a proteção

• Proteção de temperatura excessiva

• 16 pequenos Ld 4mmx4mm QFN

• Pb-livre (RoHS complacente)

Aplicações

• Módulos do POLÍTICO de DC/DC

• Poder de ΜC/ΜP, de FPGA e de DSP

• Módulos de encaixe de DC/DC para routeres e agulheiros

• Instrumentos portáteis

• Sistemas do teste e de medida

• dispositivos a pilhas do Li-íon

• Módulos pequenos do fatora de formulários (SFP)

• Leitores do código de barras

Pin Configuration

Especificação de ISL8014AIRZ-T

Aplicação típica
