Montagem de superfície video de IC DVR 144-TQFP do decodificador de Isl79987irz TW6869-TA1-CRH

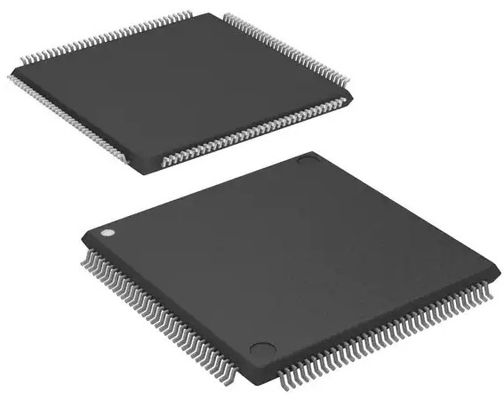

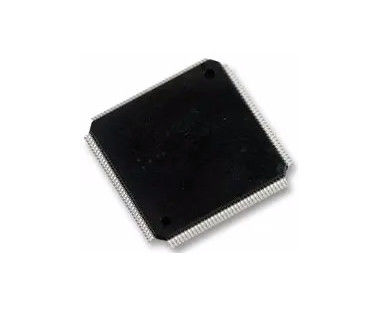

Decodificador video IC DVR 144-TQFP de TW6869-TA1-CRH (20x20)

O TW6869 é uma solução altamente integrada que apoie o vídeo do multi-canal e a captação audio através da relação de PCIe x1 para o sistema do PC DVR e a aplicação analítica video. Contém os decodificadores de alta qualidade do vídeo do eightchannel NTSC/PAL/SECAM que convertem o sinal de vídeo composto análogo aos dados componentes digitais de YCbCr, e utiliza o filtro adaptável do pente 4H separando a luminância e o chrominance para reduzir produtos manufaturados transversais do ruído.

TW6869 contém um controlador de acesso direto da memória proprietário do elevado desempenho que aperfeiçoe inteiramente a utilização da largura de banda de PCIe x1 e permite-o de transferir o vídeo e dados audio em uma taxa alta da taxa de transferência que aproxime proximamente o limite teórico da relação PCIex1. TW6869 pode descodificar e transferir simultaneamente 8 o vídeo do tempo real D1, ou um tempo nonreal D1 de até 32 canais, mais o áudio de 8 canais.

TW6869 diminui a complexidade e a carga de trabalho da programação de software do cliente-lado, e reduz significativamente as tensões no hardware e nos recursos de PC. TW6869 igualmente inclui um jogo da programação de software (SDK) com os motoristas de Windows e de Linux e software de aplicação complacentes da referência.

Características

Decodificadores video

o  aceita todos os padrões de NTSC (M/N/4.43)/AMIGO (B/D/G/H/I/K/L/M/N/60) com auto detecção

o  integrou oito filtros análogos video do anti-pseudônimo e 10 bocado CMOS CAD

 SE filtro da compensação para a melhoria da demodulação da cor

o  colore a melhoria transiente (CTI)

controle branco do AGC do pico do 

matiz, saturação, contraste, brilho e agudeza programáveis do 

sistema de travamento video rápido proprietário de alta qualidade do  para a aplicação do não-real-tempo

filtros adaptáveis do pente 4H do elevado desempenho do  para todos os padrões de NTSC e de AMIGO

Codec audio

o  integrou oito CAD audio

o  8/16 mordeu o comprimento de palavra audio

o  prova o áudio com 8/16/32/44.1/48kHz

Controlador de acesso direto da memória

o projeto Alto-eficiente do acesso direto da memória do  pode apoiar até 8 o vídeo do tempo real D1 e 8 canais audio do tempo real, ou o vídeo não-real do tempo até 32 com otimização da largura de banda PCIex1 completa

apoio video múltiplo da saída do formato do : UYVY/Y422, YUYV/YUY2, IYU1/Y411, Y41P, YUV420, RGB555 e RGB565

o  integrou o vídeo interno e o gerador audio simplifica o teste e o desenvolvimento do sistema

motor incorporado da detecção de movimento do  para cada canal video

o projeto Hardware-amigável do  permite transferência de dados lisa e elimina virtualmente os dados indesejáveis do grande-bloco que bloqueiam entre dispositivos do PC, tendo por resultado o consumo interno aperfeiçoado da largura de banda do PC

Configurações de PCIe

especificação baixa 1,1 de PCI Express do  complacente

configuração flexível do tamanho de pacote de PCIe do : 128 256 do byte e 512 do byte opções do byte,

Aplicações

sistema baseado no PC do  DVR

sistema analítico video do 

Especificação de TW6869-TA1-CRH

ORIGINAL

Nossa empresa assegura-se de que cada grupo de produtos venha da fábrica original, e pode-se fornecer etiquetas originais e relatórios profissionais da agência de teste.

PREÇO

Nós fornecemos uma variedade de canais da cotação, e assinamos o contrato da ordem após a negociação.

TRANSAÇÃO

Após uma comunicação e o acordo, nós guiá-lo-emos para arranjar o pagamento.

CICLO DE ENTREGA

A entrega no mesmo dia, geralmente 5-12 dias de trabalho, pode levemente ser atrasada durante a epidemia, nós continuará o processo inteiro.

TRANSPORTE

Nós escolheremos o modo apropriado do transporte de acordo com seu país.

EMPACOTAMENTO

Após uma comunicação com você, nós escolheremos o método de empacotamento apropriado de acordo com o peso dos bens assegurar a entrega segura dos bens.
