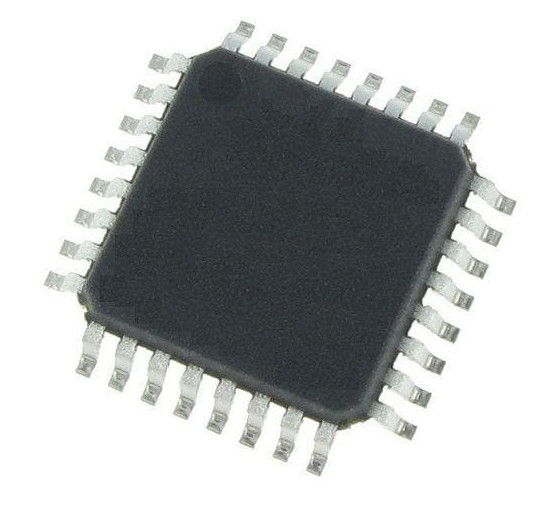

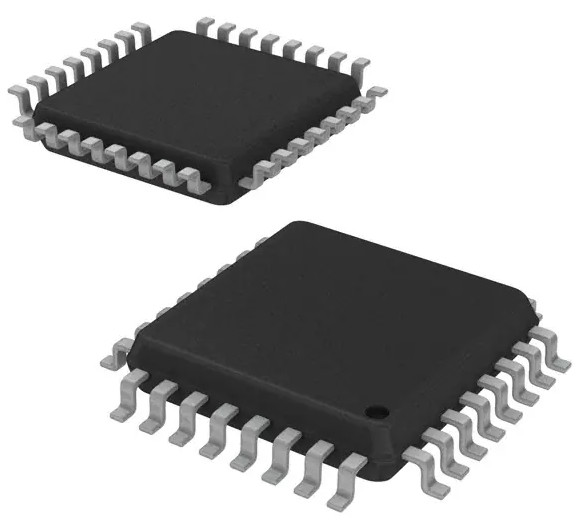

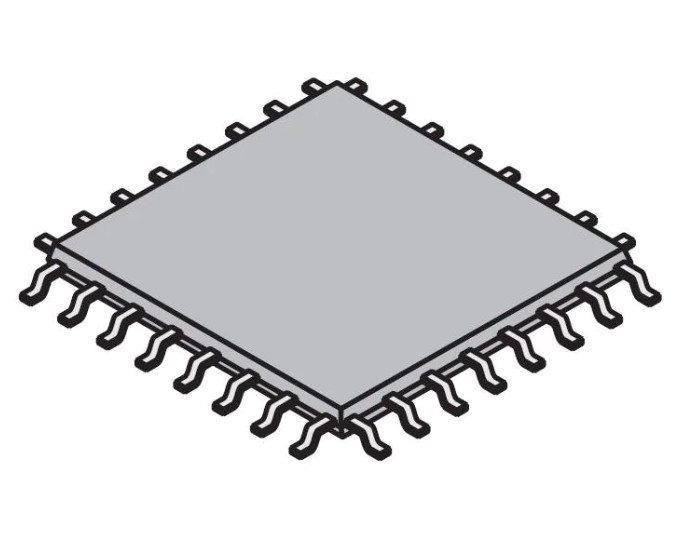

Bocado do microcontrolador STM8A 8 de STM8AF6266TCX IC

Lugar de origem EUA
Marca STMicroelectronics
Certificação RoHS
Número do modelo STM8AF6266TCX
Quantidade de ordem mínima 2400
Preço negotiated
Detalhes da embalagem Fita Cortada (CT)
Tempo de entrega 5-10 dias do trabalho
Termos de pagamento T/T
Habilidade da fonte 10000

Entre em contato comigo para amostras grátis e cupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.

x
Detalhes do produto
Modelo STM8AF6266TCX Tamanho de núcleo de 8 bits
Velocidade 16MHz Tamanho de memória do programa 32KB (32K x 8)
Tipo da memória do programa FLASH Tensão - fonte (Vcc/Vdd) 3V ~ 5.5V
Processador do núcleo STM8A
Destacar

Microcontrolador de STM8AF6266TCX IC

,

Bocado do microcontrolador STM8A 8 de IC

,

Microplaqueta do circuito integrado de STM8AF6266TCX

Deixe um recado
Descrição de produto

FLASH de 8 bits 32LQFP de IC 16MHz 32KB AEC-Q100 STM8A do microcontrolador automotivo de STM8AF6266TCX

Os microcontroladores Os STM8AF6246, os STM8AF6248, os STM8AF6266 e os STM8AF6268 de 8 bits automotivos oferecem o Kbyte 16 a 32 da memória instantânea do programa e os dados verdadeiros integrados EEPROM. São referidos como dispositivos médios da densidade STM8A no manual de 8 bits da referência dos microcontroladores das séries de STM8S e da série de STM8AF (RM0016).
Todos os dispositivos da linha de produtos de STM8A fornecem os seguintes benefícios: custo de sistema reduzido, desempenho e vigor, ciclos de desenvolvimento curtos, e longevidade do produto.
O custo de sistema é agradecimentos reduzidos a uns dados verdadeiros integrados EEPROM para até 300 que k escreve/para apagar ciclos e um nível alto da integração de sistemas com os osciladores do pulso de disparo interno, ao cão de guarda, e à restauração da baixa de pressão.
O desempenho do dispositivo é assegurado por uma frequência de pulso de disparo do processador central de até 16 megahertz e das características aumentadas que incluem o I/O robusto, cães de guarda independentes (com uma fonte separada do pulso de disparo), e um sistema de segurança do pulso de disparo.
Os ciclos de desenvolvimento curtos são garantido devido à escalabilidade da aplicação através de uma arquitetura comum do produto da família com pinout compatível, mapa de memória e os periféricos modulares. A documentação completa é oferecida com uma escolha larga de ferramentas de desenvolvimento.
A longevidade do produto é assegurada nos agradecimentos da família de STM8A a seu núcleo avançado que é feito em uma tecnologia avançada para aplicações automotivos com fonte de funcionamento de 3,3 V a de 5 V.
Todos os microcontroladores STM8A e ST7 são apoiados pelas mesmas ferramentas que incluem o ambiente de desenvolvimento de STVD/STVP, o emulador de STice e uma ferramenta de eliminação de erros do incircuit do terceiro barato.


Características

• AEC-Q10x qualificou
• Núcleo
– FCPU máximo: 16 megahertz
– Núcleo avançado de STM8A com o encanamento da arquitetura de Harvard e das 3 fases
– 1,6 ciclos médios/instrução tendo por resultado 10 MIPS em 16 megahertz de fCPU para a avaliação de desempenho do padrão do setor
• Memórias
– Memória instantânea do programa: flash de 16 a 32 Kbyte; retenção dos dados 20 anos no °C 55 após 1 kcycle
– Memória dos dados: 0,5 a 1 dados verdadeiros EEPROM do Kbyte; kcycle da resistência 300
– RAM: Kbyte 2
• Gestão do pulso de disparo
– Oscilador de cristal do ressonador da baixa potência com entrada de pulso de disparo externo
– Interno, usuário-trimmable 16 megahertz RC e baixa potência osciladores de 128 quilohertz RC
– Sistema de segurança do pulso de disparo com monitor do pulso de disparo
• Gestão da restauração e de fonte
– Espera/excitação/baixa potência da parada modos com bloquear definível do pulso de disparo do usuário
– Baixo consumo poder-em e restauração do powerdown
• Gestão de interrupção
– Controlador de interrupção aninhado com 32 vetores
– Até 34 interrupções externos em 5 vetores
• Temporizadores
– Até 2 temporizadores de 16 bits de uso geral de PWM com os até 3 canais de CAPCOM cada (IC, OC ou PWM)
– Temporizador do controle avançado: de 16 bits, 4 canais de CAPCOM, 3 saídas complementares, inserção do deadtime e sincronização flexível
– temporizador básico de 8 bits da AR com prescaler de 8 bits
– temporizador da Autoexcitação
– Janela e temporizadores de cão de guarda independentes
• Relações de comunicação
– LINUART
– LIN 2,2 complacente, modos mestres/escravo com resynchronization automático
– Relação de SPI até 8 Mbit/s ou fMASTER/2
– Relação de I2C até 400 Kbit/s
• Conversor analógico-numérico (CAD)
– precisão mordida 10, precisão de 2LSB TUE, linearidades CAD de 2LSB TUE e até 10 canais multiplexados com amortecedor de dados individual
– Cão de guarda análogo, varredura e modo de preparação de amostras contínuo
• I/Os
– Até 38 pinos do usuário que incluem 10 HS I/Os
– Projeto altamente robusto do I/O, imune contra a injeção atual
• °C até 150 da temperatura de funcionamento
• A qualificação conforma-se a AEC-Q100 rev G

Esquema de circuito do oscilador do HSE
Bocado do microcontrolador STM8A 8 de STM8AF6266TCX IC 0



especificação de STM8AF6266TCX
Categoria Circuitos integrados (CI)
Encaixado
Microcontroladores
Série
Automotivo, AEC-Q100, STM8A
Estado do produto
Não para projetos novos
Processador do núcleo
STM8A
Tamanho de núcleo
de 8 bits
Velocidade
16MHz
Conectividade
² C de I, LINbus, SPI, UART/USART
Periféricos
A baixa de pressão detecta/restauração, POR, PWM, WDT
Número de I/O
25
Tamanho de memória do programa
32KB (32K x 8)
Tipo da memória do programa
FLASH
Tamanho de EEPROM
1K x 8
RAM Size
2K x 8
Tensão - fonte (Vcc/Vdd)
3V ~ 5.5V
Conversores de dados
A/D 7x10b
Tipo do oscilador
Interno
Temperatura de funcionamento
-40°C ~ 125°C (TA)
Montando o tipo
Montagem de superfície
Pacote/caso
32-LQFP
Pacote do dispositivo do fornecedor
32-LQFP (7x7)
